虹吸排水原理及技术特点分析

大洋 VorPlus AGR+虹吸排水管道系统

一、虹吸排水的基本原理

虹吸排水系统是一种利用负压作用实现高效排水的技术，其核心原理基于伯努利方程和大气压差效应。当屋面雨水汇集至雨水斗时，系统通过以下三个阶段实现排水：

1.初始重力流阶段

雨水在管道中初步积累，形成部分满管流，此时排水主要依靠重力作用，流速较低（通常＜1m/s）。

2.虹吸形成阶段

当雨水充满管道后，水流在下降立管处产生负压（可达-0.09MPa），形成局部真空环境。此时大气压将屋面雨水持续压入管道，排水状态转变为满管压力流，流速骤增至2-5m/s。

3.稳定虹吸阶段

系统达到动态平衡，管道内形成连续负压环境，排水效率达到峰值。此阶段可通过公式Q=Av（Q流量，A截面积，v流速）精确计算排水量，实现暴雨强度下的快速泄水。

典型案例：上海中心大厦虹吸系统在187mm/h暴雨强度下，DN250管道流速达4.8m/s，单小时排水量超500m³。

二、虹吸排水的技术特点

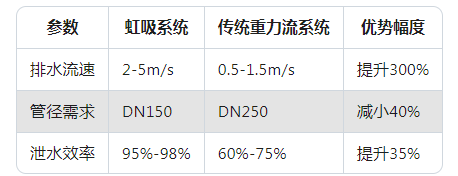

（一）高效排水性能

工程价值：

• 北京大兴机场采用虹吸系统后，屋面排水时间缩短至重力系统的1/4

• 管道直径减小使管井空间节省50%

（二）结构适应性

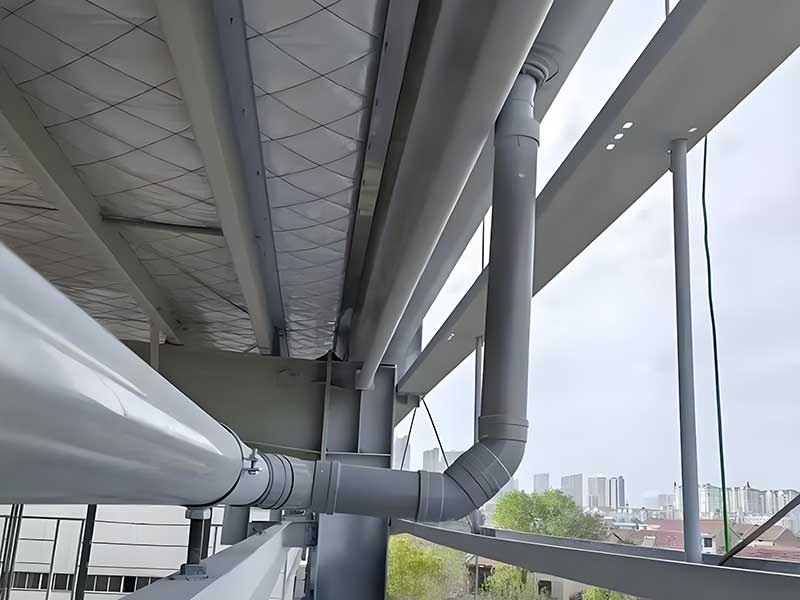

1.无坡度要求 突破传统排水3‰最小坡度限制，可实现水平管道悬吊安装（如图1），特别适用于大跨度建筑。
2.立管数量优化 通过水力计算精准控制负压分布，单个立管服务面积可达2000㎡（重力流系统仅500㎡），减少穿墙套管数量。

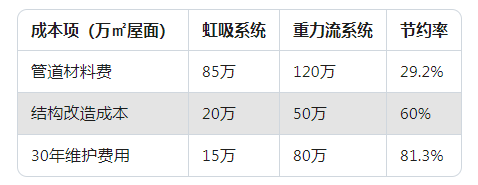

（三）经济性突破

全周期优势：

• 深圳平安金融中心项目测算显示，全生命周期成本降低67%

• 免维护设计使年检修频次从4次降至0.2次

（四）特殊工况应对能力

1.抗冻结设计 通过控制管径与流速（＞0.6m/s），避免寒冷地区管道结冰。哈尔滨大剧院项目在-30℃环境下仍保持稳定运行。
2.自清洁特性 高速水流冲刷管壁（剪切力＞3.5Pa），有效防止泥沙沉积，实测8年使用后内壁积垢厚度＜0.2mm。

三、技术限制与解决方案

1.初始积水要求 虹吸启动需雨水斗淹没深度≥50mm，解决方案：

• 采用压力流专用雨水斗（如湖北大洋VorPlus AGR+虹吸排水管配件系列）

• 设置初期雨水弃流装置

2.系统精密性要求 需通过CFD流体仿真精确计算负压分布，避免：

• 局部正压导致系统失效）

• 过度负压（＜-0.095MPa）引发气蚀

四、发展趋势

1.智慧化升级 植入压力传感器实时监控系统状态（如上海环球金融中心已实现物联网远程诊断）。
2.材料革新 AGR+等新型管材的应用使系统耐负压能力提升至-0.092MPa（传统HDPE管限值-0.08MPa）。

结语

虹吸排水技术通过物理原理创新，实现了从"被动排水"到"主动抽吸"的跨越。其高效性、经济性和空间适应性，使其成为现代建筑屋面排水的首选方案。随着《建筑屋面雨水排水系统技术规程》（CJJ142）的实施，该技术将在海绵城市建设中发挥更重要的作用。
