e-PSP钢塑复合压力管跟设备如何连接

e-PSP钢塑复合压力管与设备的可靠连接是保障流体系统安全运行的核心环节。其连接方式包括螺纹密封和法兰过渡连接，技术要点如下：

一、螺纹密封式连接

e-PSP钢塑复合压力管与设备的螺纹密封式连接，要考虑管件与管材、管件与设备的连接顺序。原则上先用双热熔带螺纹过度接头连接设备，再熔接管材与双热熔管件端。部分e-PSP管双热熔过度接头如下图1：

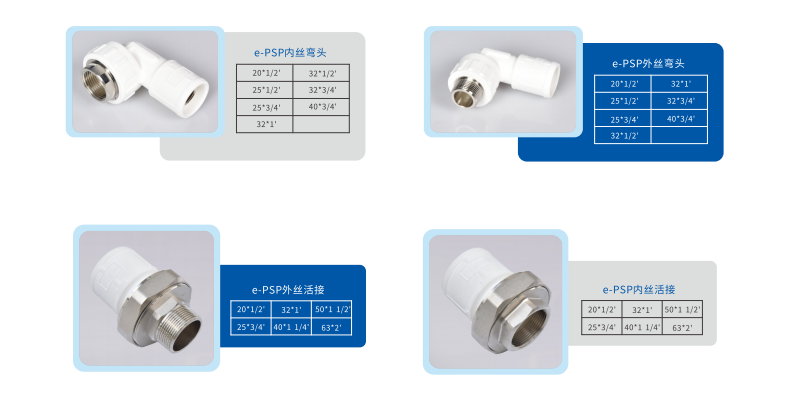

图1：e-PSP钢塑复合压力管转换接头

二、法兰过渡连接

e-PSP钢塑复合压力管与设备的法兰过渡连接步骤：

1.将e-PSP管专用钢制法兰套在配对法兰管件上；

2.在管材上按管件承插深度标记承插深度线；

3.遵循“先打毛→再预装→后固定→最后电磁熔接”的工序，采用大洋公司智能电磁熔接器焊接e-PSP管和法兰；

4.校直两对应的金属法兰盘，使其垂直于管轴线，要求“横平竖直”；

5.添加专用垫片，紧固螺栓完成连接。螺栓螺母宜采用镀锌件，螺栓应对称紧固；当紧固螺栓时不宜使管道受到轴向力，紧固后的螺栓露出螺母3-5扣丝。具体步骤如下图2：

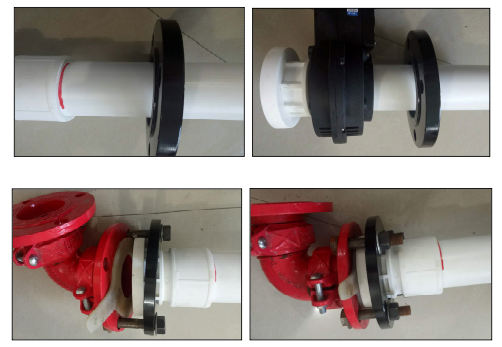

图2：e-PSP钢塑复合压力管法兰过渡连接步骤图

注意事项：

1.法兰的压力等级要与管道的工作压力相匹配；

2.常用的e-PSP钢塑复合压力管专用法兰与钢制法兰片、通用阀门的配对对应规格见下表1：

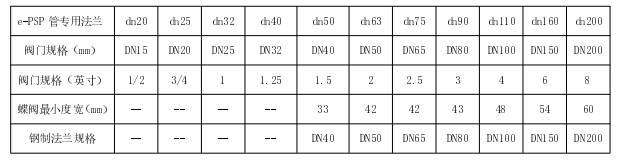

表1：e-PSP钢塑复合压力管专用法兰与钢制法兰片、通用阀门的匹配表
